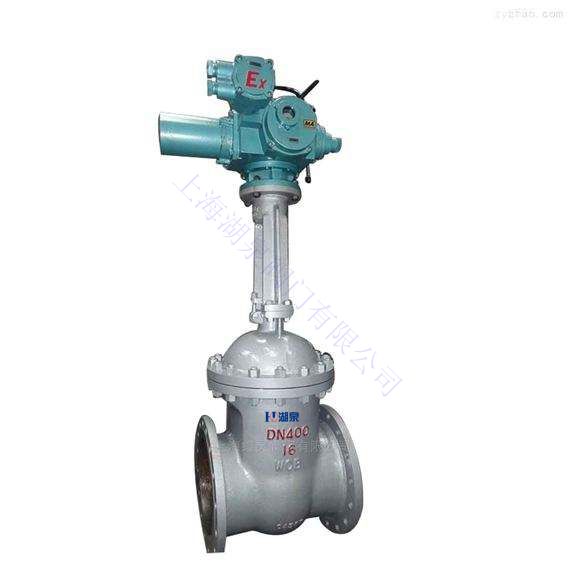

產品名稱：Z61Y-320C 高溫高壓焊接閘閥[ 2021-09-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z61Y-320C 高溫高壓焊接閘閥產品介紹

上海湖泉Z61Y-320C 高溫高壓焊接閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。該焊接閘閥它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。流體阻力小 , 密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

二、Z61Y-320C 高溫高壓焊接閘閥

公稱壓力PN（MPa）	殼體	試驗壓力（MPa）		上密封
公稱壓力PN（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

三、Z61Y-320C 高溫高壓焊接閘閥適用介質和適用溫度

殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

四、Z61Y-320C 高溫高壓焊接閘閥主要零件材料

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	碳鋼＋硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼＋硬質合金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙烯	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼＋硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	浸聚四氟乙烯	可鍛鑄鐵
鉻鉬鋼	合金鋼＋硬質合金	鉻鉬鋁鋼	鋁青銅	柔性石棉＋33.4	可鍛鑄

通徑	縮徑RB	3/8	1/2	3/4	1	1　1/4	1　1/2	2
	全徑FB		3/8	1/2	3/4	1	1　1/4	1　1/2	2
L	150～800Lb	79	79	92	111	120	120	140	178
900Lb	79	92	111	120	120	140	178	210
1500Lb	111	111	111	114	120	140	162	210
H(OPEN)	150～800Lb	158	158	169	197	236	246	283	330
900～1500Lb	169	197	197	236	246	283	330	354
W	150～800Lb	100	100	100	125	160	160	180	200
900～1500Lb	100	125	125	160	160	180	200	240
Weights	Bolted	150～800Lb	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
900～1500Lb	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
Welded	150～800Lb	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
900～1500Lb	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22
